一、建筑设计概况

  项目名称：江山市中医院医共体石门分院迁建项目

  用地性质：社区医疗用地

  项目位置：位于江山市石门镇溪底村南侧主村区域边缘，北侧紧邻石门镇幼儿园地块，周边规划道路通往清漾村，东侧贴邻江郎山派出所。

  项目规模：本地块包含1栋5层医院主楼和2层裙楼，地下一层车库。规划总建设用地面积约为10018平方米，总建筑面积为14000平方米，地下建筑面积为3783.64平方米，地上建筑面积10216.36平方米(计容面积为10216.36平方米)，容积率为1.02。

  绿色建筑：二星级

  二、项目主要节能措施

  1、建筑围护结构的节能设计：

  外墙采用“无机轻集料保温板Ⅱ型、岩棉板、岩棉夹芯板”外保温形式;屋面的保温材料“挤塑聚苯板(XPS)”，采用倒置式保温形式;外窗采用“铝合金平开窗(5中透光Low-E+12Ar+5(双银)(29mm隔热条))”

  2、结构专业节材设计

  1)混凝土

  本工程主要受力构件混凝土强度等级：

  框架柱、墙：C35;梁、板：C35、C30;地下室外墙、底板：C35;圈梁、过梁、构造柱：C25;基础垫层：C15。

  2)钢筋、钢材

  本工程主要受力筋采用HRB400级钢筋。型钢、预埋钢板采用Q235-B、Q355-B普通碳素钢。手工焊焊条采用E43、E50系列，融透焊(对接焊缝、剖口焊缝)的焊接质量不低于二级;非融透焊(角焊缝)的焊接质量不低于三级。

  3)墙体

  地上外填充墙采用蒸压砂加气混凝土砌块(容重≤8kN/m³)，卫生间隔墙采用页岩多孔砖(容重≤ 14kN/m³)，其余内隔墙均采用加气混凝土砌块(容重≤ 7kN/m³)。砌筑用砂浆：地下室采用M7.5水泥砂浆，地上加气混凝土砌块采用专用砂浆(强度等级≧M5)，其余砌筑砂浆为M5.0混合砂浆。

  3、暖通专业节能设计

  1)项目空调系统为多联机加新风及分体空调，信息技术机房设计恒温恒湿空调系统，设计明确室内外设计参数基本满足标准要求。

  2)医疗主体区域设计变冷媒流量多联机空调系统(VRF)加新风系统。VRF系统按楼层分区域分别独立设置系统，室外机设置于屋面或各层设备平台。信息技术机房设计恒温恒湿空调系统。本工程消控中心、电梯机房、病房等区域采用分体空调形式。

  3)公共卫生间按10～15次/h换气量核算排风量，自然补风。设备用房按4～8次/h换气次数核算排风量，进风量为排风量的80%。淋浴间按6次/h换气次数核算排风量。气体灭火房间排风由工艺完成，并按5次/h换气次数核算排风量，下排风。变配电间按热平衡计算核算通风量。淋浴间按6次/h换气次数核算排风量。气体灭火房间排风由工艺完成，并按8次/h换气次数核算排风量，下排风。非机动车库按4次/h换气次数核算排风量，自然补风(如果采用机械补风，进风量大于排风量的50%)。项目地下车库换气次数按照6次/h核算排风量，自然补风。病理科、检验科实验室等有强烈异味的房间设计机械排风系统，排风量按10~12次/时计算，病理科取材室、标本制作、化学试剂、免疫组化，检验科细胞实验室等有强烈异味的房间，通过工艺要求，划分为几个排风系统，通过竖井接至屋面高空排放，风机均设在屋面，排风机组设活性碳吸附或者中效过滤段。

  4、给排水专业节能设计

  本工程供水水源为城市自来水，拟分别自周边市政道路引入两路DN200给水管，室外消防管网、生活给水管、绿化给水管分设，其中消防和生活给水管在场地内成环状布置。市政给水压力约0.35Mpa。生活饮用水系统的水质要求满足《生活饮用水卫生标准》(GB5749-2022)。本项目充分利用市政压力，地下室至五层均利用市政给水压力直接供给。

  海绵城市设计：

  本项目用地面积为10018m²，该项目设置透水铺装2024㎡，设置390平方米的下凹绿地，下凹深度0.2m，蓄水有效深度按0.15m计，调蓄水量为390×0.15=58.5立方米;设置64.4立方米雨水调蓄水池，设计采用LID设施总调蓄水量为58.5+64.4=122.9立方米;本工程综合径流系数为0.505，径流总量控制率大于75%，满足《民用建筑雨水控制与利用设计规程》(DB 33/T1167-2019)和项目规划的要求。

  5、电气与智能化专业节能设计

  智能化：计算机网络及程控交换系统、建筑设备监控系统、能耗监测系统、智能照明系统、安全防范系统。

  太阳能光伏：经核算本工程设置太阳能光伏系统，设置约215平方米太阳能光伏板，选用单晶硅光伏组件，光伏发电系统最小装机容量43kWp，年预测发电量约48MWh。采用“自发自用，余电上网”的方式，具体以380V并网点形式分别与用户侧0.4kV低压母排连接进行光伏并网发电。

  充电桩：共设有80个机动车停车位，含8辆充电桩车位(其中快充车位2辆)。

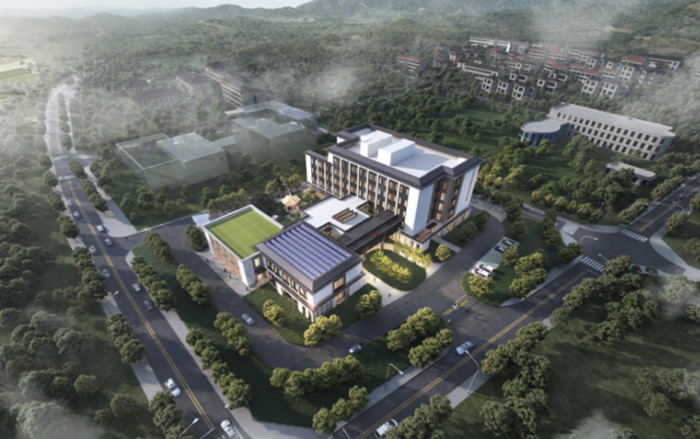

  6、效果图
