一、建筑设计概况

项目名称：仙居县东区九年一贯制学校

用地性质：中小学用地(A33)

地理位置：位于仙居县南峰街道，东至规划二路、南至晨曦路、北至纬三路。

项目规模：总用地面积57212平方米，总建筑面积68448.03平方米，其中地上建筑面积为52148.03平方米（容积率为0.91），地下建筑面积为16300平方米。包括400米环形跑道田径场一个，篮球场5个（含体育馆内1个），排球场4个，运动器械场地，建设机动车位426个，非机动车位184个。

绿色建筑星级：二星级

二、项目主要节能措施

1、建筑围护结构的节能设计：

本工程外墙采用“无机轻集料保温板Ⅰ型、无机轻集料保温砂浆Ⅰ型”内保温形式；屋面采用“挤塑聚苯板（XPS）”，倒置式保温形式；外窗采用“金属隔热铝合金平开窗29mm隔热条（6+12Ar+6中透双银Low-E）”；推拉窗采用“隔热铝合金推拉窗24mm隔热条（6中透单银Low-E+12Ar+6+12Ar+6）”；架空楼板采用“岩棉板”外保温形式。

2、结构专业节材设计

1）混凝土

1.钢筋：采用HRB400级，(对一、二、三级抗震等级设计的房屋建筑框架和斜撑构件采用HRB400E级)。

2.混凝土：基础及主体结构均采用C35~C30。屋面采用微膨胀混凝土浇筑。混凝土均采用预拌商品混凝土。

3.墙体：±0.000以上墙体卫生间采用MU10烧结页岩多孔砖（孔洞率≥25％），容重不大于13.0kN/m3，M7.5水泥砂浆砌筑。其余外隔墙及楼梯间墙采用采用B07，A5.0砂加气砌块，内隔墙采用B07，A5.0砂加气砌块，容重不大于8.0kN/m3。

±0.000以下室内墙体采用MU10烧结页岩多孔砖（孔洞率≥25％），容重不大于13.0kN/m3，M5.0水泥砂浆砌筑。±0.000以下与土体及水接触部分墙体，MU20混凝土实心砖，Mb10水泥砂浆砌筑。两侧做20厚1:2防水砂浆粉刷面层。

3、暖通专业节能设计

1）空调系统设计：

2#中学部教学楼、4#5#小学部教学楼、宿舍均采用分体空调系统，室外机设置于设备平台。1#体艺楼采用风冷热泵型风管送风式空调机组，其余均采用VRF多联机系统，室外机均设置于设备平台或屋面。6#食堂采用多联机加全热交换器，教室区域新风均采用静音管道风机。

2）通风系统设计

各主要房间通风换气次数为：

4、给排水专业节能设计

本项目设计对场地的雨水，进行回收处理，用于整个场地的绿化浇灌、道路冲洗用水。雨水回用系统：场地雨水收集——初期雨水弃流——雨水前置处理——雨水收集池——雨水后置处理及消毒——供绿化浇灌、道路冲洗用水。回用雨水水质需满足《城市污水再生利用景观环境用水水质》GB/T18921-2002 中景观用水的水质要求。且设有严格的防止误饮、误用的措施，严禁进入生活饮用水给水系统，取水口应设带锁装置。设计蓄水池容积250吨，储存3d绿化浇灌、道路冲洗用水量，多余水量避开高峰期外排。

海绵城市设计：

本项目用地面积为57212m²，该项目设置透水铺装9341㎡、下凹绿地3350m²，下凹深度0.2m，蓄水有效深度按0.15m计，调蓄水量为3350×0.15=502.5立方米；设置250立方米雨水调蓄水池，设计采用LID设施总调蓄水量为502.5+250=752.5立方米，本工程综合径流系数为0.432，径流总量控制率大于80%，满足《台州市海绵城市专项规划（2016-2030）》、《民用建筑雨水控制与利用设计规程》DB33/T1167-2019的要求。

 5、电气与智能化专业节能设计

智能化：计算机网络及程控交换系统、建筑设备监控系统、能耗监测系统、智能照明系统、安全防范系统。

太阳能光伏：根据《建筑节能与可再生能源利用通用规范》GB55015-2021和浙江省标准《民用建筑可再生能源应用核算标准》DBJ33/T1105-2022第5.0.3条设置可再生能源应用设施。本工程设置太阳能光伏系统，在各建筑单体屋顶预留光伏组件面积共2957.93m²。

充电桩：本工程配建机动车停车位426辆,共配置43个充电车位,其中6个为快充车位。电动汽车充电停车位配建比例达到10%,其中慢充每个7kW,快充每个60kW。充电桩配置容量满足满足《民用建筑电动汽车充电设施配置与设计规范》DB33/112-2016第4.2.4条要求。

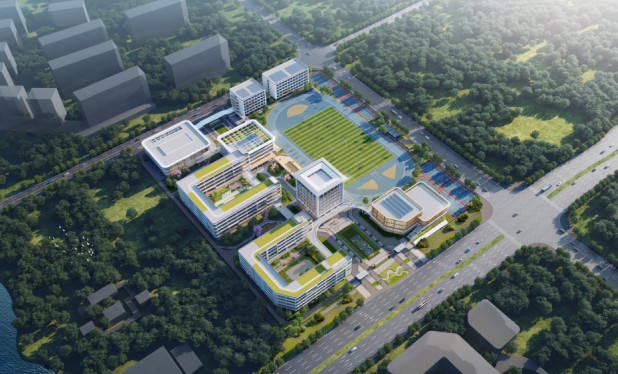

6、效果图
