一、建筑设计概况

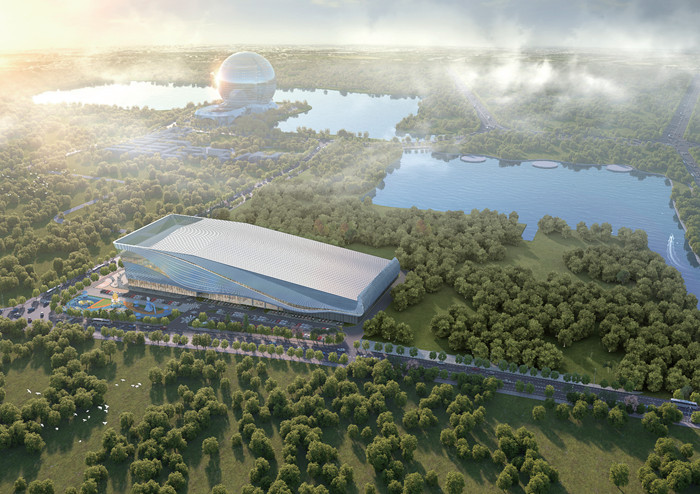

  项目名称：南浔古镇旅游服务配套提升项目(冰雪运动馆及配套工程)冰雪馆新建工程

  用地性质：商业用地

  地理位置：浙江省湖州市南浔区，位于漾北路和环漾路(北段)交汇处。

  项目规模：本项目由1幢4F游客服务中心综合楼+设备用房组成。总用地面积32757.42平方米，项目总建筑面积为28784.62平方米，总计容面积为33513.76平方米。容积率为1.02，建筑密度为42.19%，绿地率为17.2%，机动车停车位267个，非机动车位657个。

  绿色建筑星级：二星级

  二、项目主要节能措施

  1、建筑围护结构的节能设计：

  1)低温区节能设计情况：

  墙面和吊顶保温采用金属岩棉夹芯板(墙面吊顶均为240厚，由双金属面和粘结于两金属面之间的绝热芯材(结构岩棉)组成的自支撑的复合板材墙体及吊顶，保温板传热系数不大于0.19W/㎡.k，保温材料芯材的燃烧性能要求为A级。雪场内部分空间有消防要求或复杂构造无法采用双面彩钢岩棉夹芯板保温体系包覆，需采用超细无机纤维保温材料，外表面需用钢丝网固定。

  地面保温做法为(从上至下)：面层混凝土、4厚SBS防水层、细石混凝土保护层、防水透气膜、150厚B1级挤塑聚苯板XPS保温层、隔汽层、细石混凝土热管层、防水层、结构基层。

  压雪车房温度介于冷区和暖区之间，除与冷区的保温层外，也需在与其他暖区的交界面上设置保温层，其中地面保温采用50mm挤塑聚苯板，顶棚、墙面及与其他暖区连接的梁采用60mm厚超细无机纤维喷涂保温。

  2)常温区节能设计情况：

  屋面采用挤塑聚苯板(压缩强度不小于150KPa，体积吸水率不大于3%);外墙采用“岩棉板+蒸压砂加气混凝土砌块(B07)”;架空楼板采用“岩棉板”板下保温。外窗采用：铝合金平开窗(5中透Low_E+12Ar+5)(双银)(29mm隔热条)+暖边 (K=1.900)。

  2、结构专业节材设计

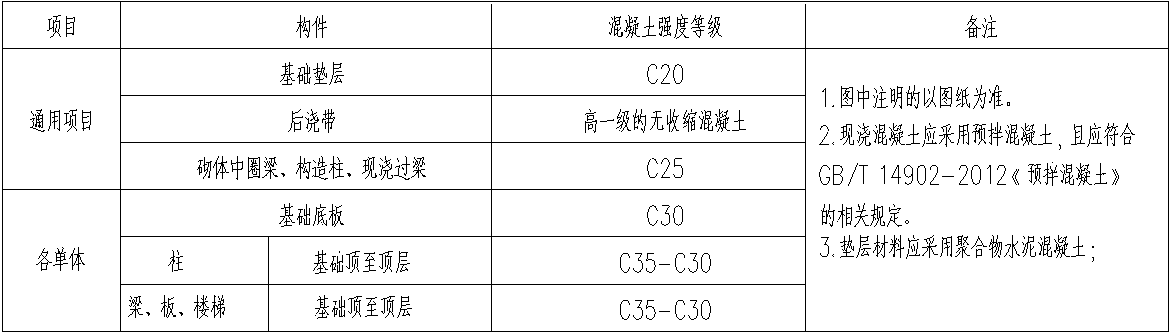

  1)混凝土：

  2)钢筋、钢材：

  采用HPB300、HRB400级钢筋。钢筋的强度标准值应具有不小于95%的保证率。HRB400的钢筋量占总钢筋量百分比大于85%

  吊钩、吊环应采用HPB300钢筋或Q235B圆钢，且锚入混凝土中的深度不应小于不小于30d，并应焊接或绑扎在钢筋骨架上。

  型钢、钢板：全部钢材均应采用符合《碳素结构钢》(GB/T 700-2006)及《低合金高强度结构钢》(GB/T 1591-2018)技术要求的Q355B钢材。

  焊条：E43(用于Q235)，E50(用于Q355)。

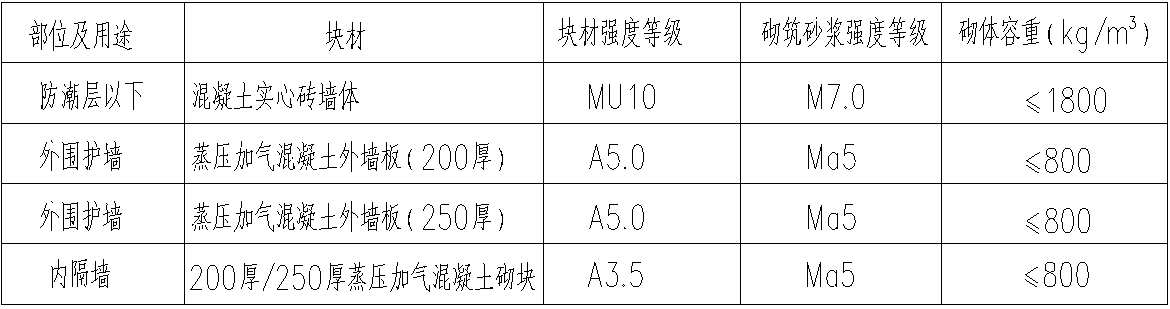

  3)砌体：

  加固的结构材料：

  1)混凝土：

  新增梁板柱混凝土强度等级应比原结构高一级且不应低于C35，梁加大截面混凝土采用应比原结构高一级的灌浆料CGM。构造柱、圈梁等不应低于C25。新老结构结合的混凝土采用微膨胀混凝土。混凝土应全部采用预拌混凝土。

  2)新增钢筋及钢材：

  钢筋：HRB400(带E钢筋)，钢结构材质：Q235B、Q355，

  3)新增填充墙：

  非承重墙材料见建施图;蒸压加气混凝土砌块强度等级不低于A5.0，其密度不应大于800Kg/m³。砌筑砂浆强度等级Ma5，砂浆应全部采用预拌砂浆。。修补砂浆采用聚合物砂浆:根据加固构件的重要性确定聚合物砂浆的品种;根据原构件混凝土强度等级确定聚合物砂浆等级。聚合物砂浆的各项性能指标应符合规范要求。

  3、暖通专业节能设计

  本项目舒适性空调系统冷热源来自制冷机房预留冷、热源接口，制冷机房内设备(包含冷、热源主机、定压补水等设备)。夏季供回水温度7/12℃，冬季供回水温度55/45℃。空调系统定压补水、循环水泵等均由能源中心统一设置。商业活动用房设置全空气空调系统，其他区域舒适性空调末端采用卧式暗装风机盘管+新风系统，冷凝水就近排放。

  项目主机冷热源为工艺性空调单位设计：项目制冷采用一台，空调、蓄冰、造雪多功能工况主机，制冷剂为乙二醇溶液，空调制冷时制冷量为1600kw。冷却采用2台蒸发冷凝器。

  热源为采用一台制热量为800kw的水源热泵及一台制热量为600kw的风冷热泵，制冷剂为R134a。水源热泵的水源为工艺区制冰、制雪等水源。

  变配电室设置一台多联机系统、其它弱电机房、消防控制室等区域设置分体空调降温。

  厨房通风

  按60次换气计算排油烟量，油烟补风为排油烟量的85%。油烟净化形式为烟罩内置油烟净化器+静电油烟净化器+排油烟风机，达到《饮食业油烟排放标准》(GB18483-2001)中规定的标准后(即油烟最高允许排放浓度低于1.0mg/m³，设备最低去除效率不低于90%)排放。油烟净化器及排油烟风机均设置在裙房屋面。事故通风与全面排风系统合用，事故通风量为12次/h，并采用防爆风机。事故通风系统的设备在室内外便于操作的地点分别设置手动开关按钮，相应风管和设备设置防静电接地措施。事故排风的室外排风口不应布置在人员经常停留或经常通行的地点以及邻近窗户、天窗、室门等设施的位置。

  卫生间通风

  公共卫生间排风量按换气次数不小于15次/h计算。

  变配电室、弱电机房通风

  变配电室、弱电机房等设置机械通风系统，通风量按换气次数按设备散热量计算，不小于8次/h计算，送风量按排风量的85%计算。气体灭火后排废气时排风口底距地不大于0.3m，火灾时电信号关闭所有进出房间的通风管道的电动风阀，灭火后开启通风系统。排废气系统的设备在防护区内外便于操作的地点分别设置手动开关按钮，相应风管和设备设置防静电接地措施。

  消防及生活水泵房通风

  水泵房设置机械排风、机械补风系统，排风量按换气次数不小于6次/h计算，补风量按排风量的85%计算。

  制冷机房通风

  制冷机房设置平时通风兼事故通风系统通风换气次数为12次/h。冷媒泄漏的事故通风系统下排风口距地高度不大于1.2m。事故通风系统的设备在室内外便于操作的地点分别设置手动开关按钮，相应风管和设备设置防静电接地措施。

  垃圾房通风

  垃圾房设机械排风，排风量按20次/小时，排风经活性炭过滤器净化处理，杀菌除臭。

  电梯机房通风

  屋顶电梯机房设置机械排风，换气次数按不小于15次/h计算。

  空压机房

  空压机房设置机械排风，换气次数不小于25次/h。空压设备确定后由空压机厂家配合空压设备的局部排风。

  4、给排水专业节能设计

  本工程水源为城市自来水，市政管网供水压力为0.18MPa，由北侧漾北路引入一根DN150给水管，在区域内成环状布置，水量满足区域内生活消防用水，水质符合《生活饮用水卫生标准》GB5749-2022和《城市供水水质标准》CJ/T206-2005。在市政引入管设置低阻力型倒流防止器，并设总水表。绿化灌溉、道路冲洗、水景补水水源为雨水回收系统收集处理后的雨水。

  给水分区：一区：地上一层，由市政管网直接供给;二区：地上二～四层用水，由加压供水设备供给。

  淋浴间、餐饮后厨洗涤用水由热水机房统一供应，设定时供应的集中热水系统，采用空气源热水机组制备，在热水机房屋面设空气源热水机组，供水水温60℃，生活热水水质的水质指标符合现行国家标准《生活饮用水卫生标准》CB5749、行业标准《生活热水水质标准》CJ T521的要求。集中热水系统设置消毒设施，在每个系统热水管上设置紫外光催化二氧化钛(AOT)消毒装置，保证热水水质。

  海绵城市设计：

  本项目用地面积为32757.42㎡，该项目设置透水砖铺装5553.96㎡，下凹式绿地3961.39㎡，下凹绿地下凹深度0.15m，蓄水有效深度按0.1m计，设置雨水回用设施150m³，本工程综合径流系数为0.599，径流总量控制率大于80%，满足《民用建筑雨水控制与利用设计规程》(DB 33/T1167-2019)和项目规划的要求。

  5、电气与智能化专业节能设计

  智能化：计算机网络及程控交换系统、建筑设备监控系统、能耗监测系统、智能照明系统、安全防范系统等。

  太阳能光伏：本工程设置太阳能光伏发电系统，采用并网式光伏发电装置。在屋顶设置太阳能单晶硅光伏组件1056平方米，系统装机容量204.9kWp。本工程可再生能源应用系统由专业厂家同步设计、同步施工、同步验收。

  充电桩：本工程共设置汽车停车位267辆，共设置33个充电桩车位。28个慢充车位，5个快充车位。
