两山梦想产业园(国家级科技孵化器)是安吉县产业投资发展集团有限公司成立以来重点布局和打造的金融生态链一环，也是落实推进县域经济转型升级、新兴产业培育的重要载体。

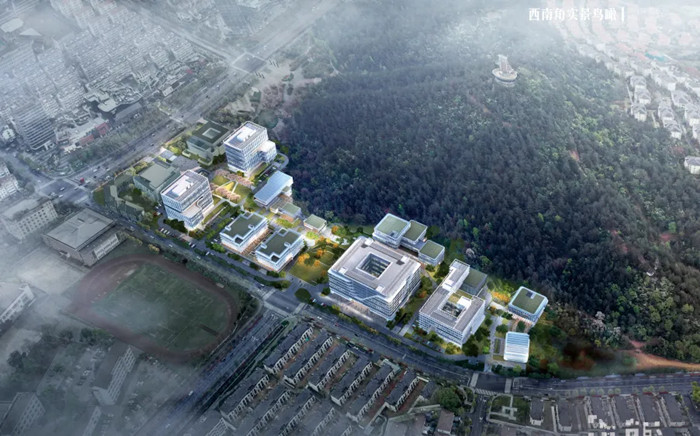

  西南角实景鸟瞰图

  项目自2024年开工以来由我司负责BIM全流程管理工作，从方案到施工图设计再到现场施工，均有BIM技术的服务。

  项目前期我司组建了完善的BIM技术服务小组，涵盖了建筑、结构、给排水、暖通和电气各专业设计人员，同时配置了BIM建模师、BIM土建工程师、BIM机电工程师及项目资料管理助理，为项目BIM工作顺利开展奠定了基础。

  本项目BIM 主要服务范围有：地下室、单体(8幢)及室外。

  本项目BIM 主要服务内容：各范围内的图纸校审和综合管线深化设计，并配合现场安装，提供轻量化模型及巡场指导服务。

  我司在项目实施期间，完成了以下工作：

  1. 组织人员制定项目计划，项目实施标准。

  2. 带领团队对整个项目的设计图纸进行详细分析，校对设计院图纸，并给出碰撞报告。 本项目BIM提出碰撞问题大约227条，主要是设计图纸缺项、错误和净高不足的问题，BIM作为机电顾问，对以上问题进行了逐一纠错，设计院完成图纸修改后，又进行了最终复核，保证了图纸的准确性和完整性。

  3. 安排人员以设计院CAD图纸为依据进行全专业建模。 根据项目现场进度，合理安排BIM工程师进行建模工作，过程中及时与设计沟通，为装修设计提供了设计依据。

  4. 根据全专业BIM模型，对碰撞部位进行分析优化。 由于设计院设计时二维图纸的局限性，发现了很多不合理的机电节点和碰撞难点，与业主方沟通后，对设计图纸进行了初步的指导，督促设计院进行了修改。

  5. 依据业主方工作要求，优化机电专业管线及设备安装定位。 根据业主要求，对机电全专业进行了深化，给排水专业主要优化了集水井的定位、管线的路由和各类水泵房的管线排布;电气专业主要优化了主干线的路由以及强电间的排布;暖通专业主要优化了风管系统的路径、风管的尺寸;综合方便优化了车道及车位的净高。

  6. 管综优化后提供最新的机电套管预埋图纸。 在完成管综设计的程度上，修改了设计院的机电预埋图纸，并将整个机电专业套管进行了综合，以综合套管图纸对现场施工进行指导。

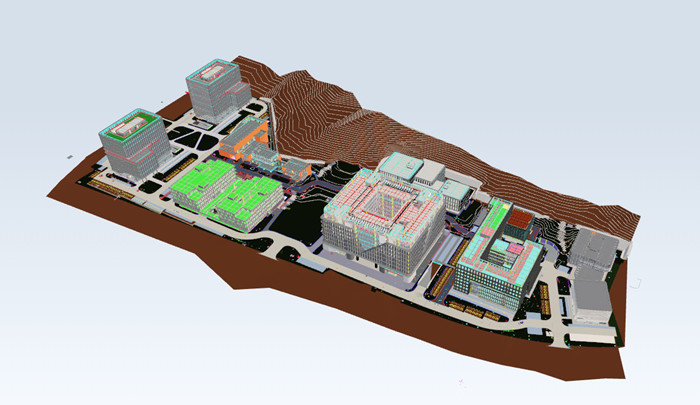

  项目整体土建轻量化模型

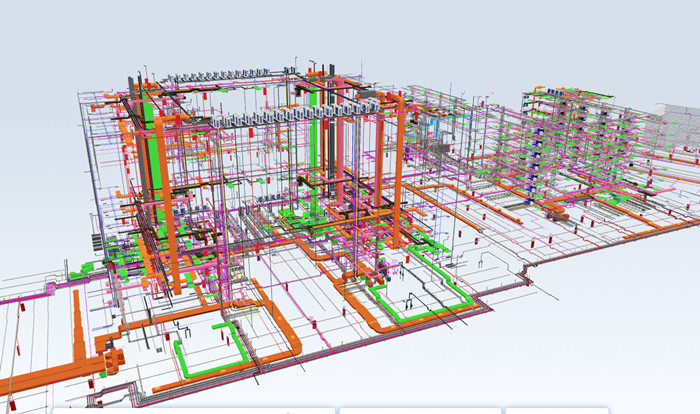

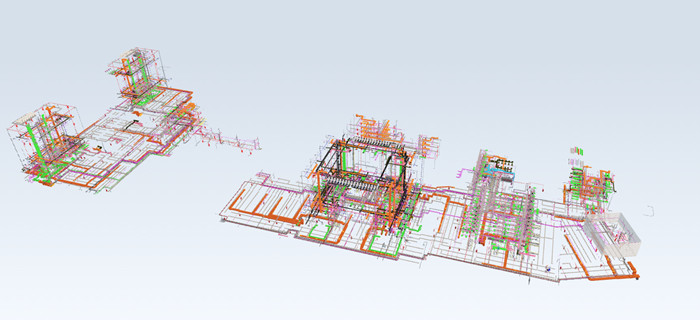

  项目整体机电轻量化模型

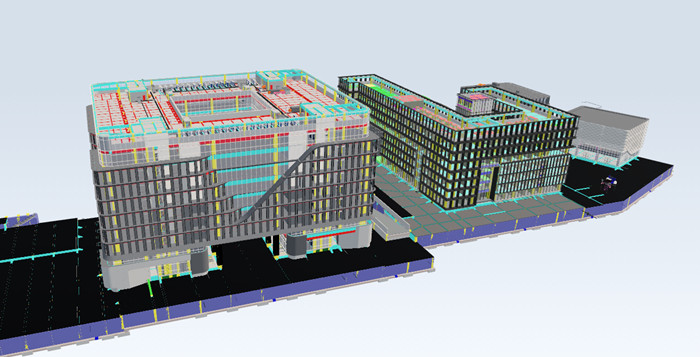

  4#楼、7#楼土建模型

  4#楼、7#楼机电模型

  安吉县产业投资发展集团是我司的重点客户，为积极应对本项目，我司投入了大量的人力和物力，组建全专业人员并更换提升了部分硬件设备，旨在为客户提供最完美的产品，目前项目建设已经接近尾声，但是BIM工作还在持续服务，后续竣工阶段，我司也将持续参与，为业主提供最全面的服务。
