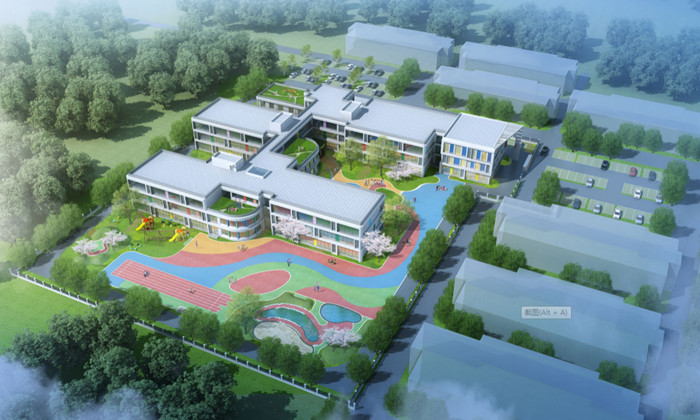

图1 湖州织里中心幼儿园工程 项目效果图

  建筑类型：公共建筑

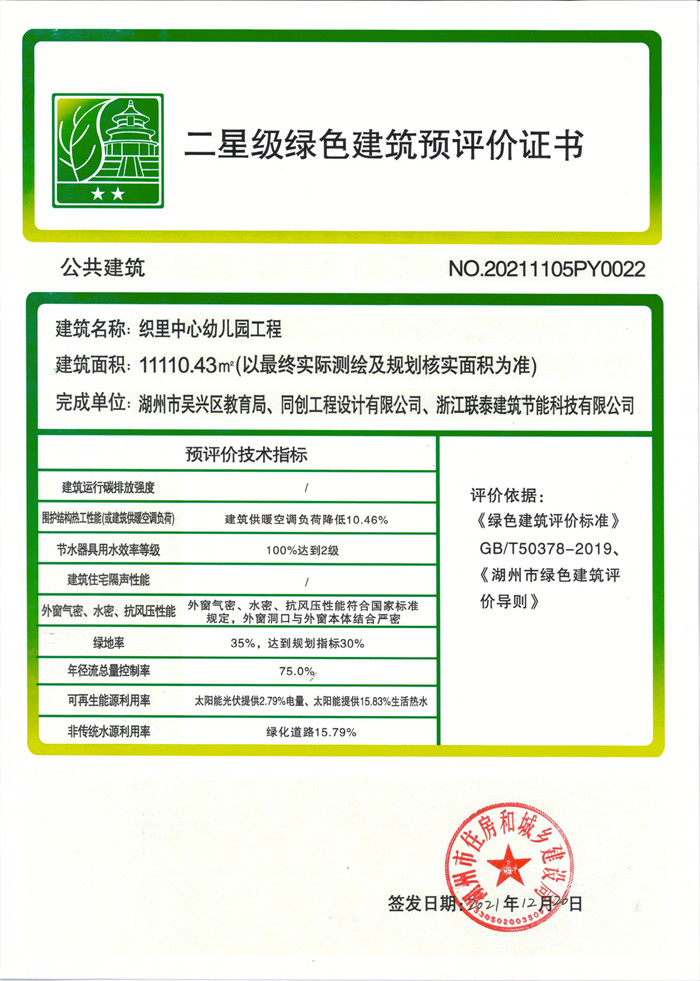

  绿色建筑星级：二星级

  标识类型：设计评价标识

  建设单位：湖州市吴兴区教育局

  设计单位：同创工程设计有限公司

  咨询单位：浙江联泰建筑节能科技有限公司

  工程概况：

  本项目由湖州市吴兴区教育局投资开发建设，建设地点位于浙江省湖州市织里镇大河村，西临阿祥路，南临康泰西路，东临洋西路，北侧为长安路。周边规划道路目前处于前期设计阶段，规划市政管线完整。项目规划建设用地面积15483㎡，总建筑面积11110.43㎡，其中地上建筑面积10995.47㎡，地下建筑面积114.96㎡。本项目有一幢教学楼和传达室组成，为框架结构，建筑层数为三层，建筑高度12.3m。机动车位共59个，都位于地上，其中电动停车位9个，无障碍停车位5个;非机动车位150个，都位于地上。绿地率为35.00%，容积率0.71，建筑密度25.6%。

  绿色节能技术措施：

  1. 安全耐久的围护结构

  本工程外墙砌体材料：±0.000以上墙体采用240厚陶粒加气混凝土砌块，陶粒加气混凝土砌块砌筑应符合相关技术规范规程要求，外墙保温做法技术要求应符合国标《外墙保温工程技术规程》及《外墙外保温建筑构造》相关要求。±0.000以下砌体用MU20混凝土实心砖、M10水泥砂浆砌筑。用专用粘结剂或专用砌筑砂浆进行砌筑。墙身防潮层：除了聚合物水泥防水砂浆防潮层，还刷一道JS防水涂膜。檐口、女儿墙压顶、雨蓬、窗台、窗顶等挑出墙面部分均需做滴水线或采用成品滴水线，并要求平直、整齐、光洁未尽事宜按《建筑外墙防水工程技术规程JGJT235-2011》执行。

  本项目外门窗的气密性4级、抗风压性4级、水密性能2级。窗的安装应采用不锈钢或镀锌卡铁联结，联结件应固定在窗洞口内侧。外窗台最高点应比内窗台低10mm，且应向外做坡5%排水。门窗工程应委托专业单位设计、制作、安装，主要依据规范、规程有《铝合金门窗》2010浙J7、《建筑玻璃应用技术规程》JGJ113-2015、《建筑安全玻璃管理规定》(发改运行[2003]2116号文)、《玻璃幕墙工程技术规范》(JGJ102-2003)。凡非标较大尺寸的玻璃门窗，生产方需根据需要放大竖挺或横档断面，以保证安全稳定(包括玻璃厚度)。凡推拉窗须做限位器及防外侧拆卸和脱落的构造，平开窗设外平开防脱器，平开门设定门器。

  2.可再生能源利用

  本项目采用集中式太阳能热水系统,集热面积为48㎡,集热管选用玻璃真空管。太阳能热水采用直接系统，生活用水直接进入太阳能集热器内进行加热。热水最高日用水量为12.72m³/d，热水温度为60°C，冷水温度为5°C。本工程管道内的介质为<=100°C的高温热水。在供水水箱内设置电加热装置，以保证阴雨天的热水供水。并且太阳能系统施工前需由甲方确认厂家及设备后方可施工。

  本项目热水系统为幼儿园提供热水的设施，为了防烫伤用水点处应采用带定温混合阀。可再生能源提供热水的比例15.83%。

  本项目还在幼儿园屋面布置了149 ㎡太阳能光伏板，并网发电。由可再生能源提供的电量比例为2.79%。

  3、高效智能照明系统

  本项目的灯具安装、光源选择等满足照明设计规范规定的照度及功率密度要求。项目采用T5管荧光灯、紧凑型荧光灯，要求光源显色指数Ra≥80，色温在3300到5300之间。

  镇流器：直管型荧光灯及其它型式节能灯采用电子型镇流器，金卤灯采用节能型电感镇流器。

  灯具：有装修要求的场所，灯具选型由装修设计单位确定，其它主要场所灯具选型详见相关图纸。主要场所照度标准按不低于《建筑照明设计标准》GB50034规定的标准值选取。照明功率密度值(LPD)按《建筑照明设计标准》GB50034规定的目标值执行。

  4.雨水回用系统

  本项目设置雨水回用系统，设计雨水收集池调蓄雨水量为181T。本项目需要达到的雨水设施总规模为315.85m³，本项目下垫面实现的降雨控制量135.82m³。项目所需雨水调蓄设施量180.04m³，项目雨水总控制量为181.00m³，场地年径流总量控制率超过75%。

  5.智能化系统

  本项目设置智能化系统，包括校园网络系统，校园综合安防系统，校园公共广播系统、信息发布系统、多媒体会议系统、机房建设工程系统、综合布线系统、综合管路工程;智能化系统满足《智能建筑设计标准》GB50314的设置要求;能耗监测系统或用电分项计量系统，实施数据集中远程传输与记录，建立数据库，并有优化管理能耗的措施。

  校园网络系统：计算机网络系统满足幼儿园网络的应用需求，提供信息共享与交换以及对外互联提供全面的支持，提高办事效率;为管理和使用者提供高速、优质的数据通讯系统，系统采用光纤入户技术。计算机网络系统采用星型拓扑结构，网络系统架构采用核心层、接入层二层结构。

  信息发布系统：信息发布此次设计1套室外全彩LED屏，室外采用12.3平方P5全彩LED显示屏1块，在大门入口围墙双立柱安装。强电预留电源。本系统内所有设备供电，采用就近取电，根据实际安装规格计算强电容量并设置配电箱，由强电施工单位安装。
