一、建筑设计概况
项目名称：南浔区原南浔中学整体提升改造项目
用地性质：中小学用地
项目位置：湖州市老南浔中学旧址，基地位于年丰路、常增陆交叉口南侧。
项目规模：项目规划小学 36 班 1440人，初中 18 班 720 人。总规划用地面积约99750.8平方米，建设用地面积82441.03平方米，总建筑面积约43007.38平方米。地上建筑面积42655.99平米，地下建筑面积351.39平米(地下建筑位于11#体艺馆，局部地下室)。其余包括建筑外立面改造、室内装修、景观及内部道路改造、原有建筑结构加固等。
绿色建筑：二星级
二、项目主要节能措施
1、建筑围护结构的节能设计：
本工程外墙采用“热固复合聚苯乙烯泡沫保温板(高密度G型)050级”外保温形式或“热固复合聚苯乙烯泡沫保温板(高密度G型)050级+无机轻集料保温砂浆Ⅰ型”内外保温形式;屋面采用“挤塑聚苯板(XPS)”，倒置式保温形式，钢屋面采用“岩棉板”保温;外墙透明部分采用“铝合金平开窗(29mm隔热条)(辐射率≤0.10)(5中透光Low-E+12Ar+5Low-E(暖边))、铝合金推拉窗(隔热条24mm )(5中透Low-E双银+12Ar+5+12Ar+5(辐射率≤0.15)暖边)”，外窗气密性等级为6级、7级;架空楼板采用“热固复合聚苯乙烯泡沫保温板(高密度G型)050级”板下保温。围护结构的热工设计满足《浙江省公共建筑节能设计标准》DB33/1036-2021乙类公共建筑的相关要求。
各单体经过“建筑供暖空调负荷及能耗计算”，得出围护结构节能率达到了15%以上，根据《绿色建筑评价标准》GB/T 50378-2019第3.2.8条，达到绿建二星级负荷降低10%以上的要求。
2、结构专业节材设计
1、混凝土
新建结构基础为C35，加固改造结构基础为C35，抗渗等级均为P8;基础垫层为C20;上部新建结构为C30、加固材料为C35。所有混凝土应采用预拌混凝土。
2、钢筋、钢材
强度等级：HPB300级钢筋，HRB400级钢筋。电梯吊钩采用HPB300钢筋，严禁采用冷加工钢筋。钢材采用 Q235B、Q355B。预埋件及吊钩：预埋件锚筋应采用HPB300级、HRB400级钢筋，严禁采用冷加工钢筋。吊钩及吊环采用 HPB300级钢筋, 严禁采用冷加工钢筋。Q235与 Q235钢材之间焊接，或 Q235与 Q355钢材之间焊接，采用的焊条型号为 E43系列，Q355与 Q355钢材之间焊接，采用的焊条型号为 E50系列，HRB400级钢筋之间焊接，采用的焊条型号为 E55系列;HRB400级钢筋与Q355钢材之间焊接，采用的焊条型号为 E50系列。
3、暖通专业节能设计
本项目11#体艺馆空调拟采用在风冷机组，本次选用装机容量为130kw风冷模块水机组7台，冷媒采用环保冷媒。夏季空调冷冻水供回水温度7/12°C。冷冻水系统采用变流量一级泵系统，变流量运行。
本项目2#行政楼、3#4#5#6#教学楼、12#食堂、13#图书馆采用变频多联式空调作为系统冷热源，室外机置于屋面。
项目篮球场及报告厅大空间采用全空气系统;办公室、阅览室等采用风机盘管+独立新风系统;教室、食堂及图书馆活动用房采用采用天花内置式超薄型室内机气流组织形式：根据情况多联机区域采用上送上回/项目篮球场及报告厅大空间采用上送下回。
空调风系统控制：全空气系统风量大于10000m³/h的系统风机设置变频器，变风量运行以适应负荷的变化，以送风温度作为风机变频依据，节能运行能耗。过渡季节全新风运行，风量不低于总送风量的75%。室内设置CO2浓度检测装置，新风管及回风管设置电动调节阀，根据CO2浓度调节全空气机组或新风机组新风量，具体控制系统由厂家二次深化设计。
4、给排水专业节能设计
生活给分为一个区，由加压水泵加压供水。给水加压系统设备采用管网变频+箱式存储水箱加压供水，生活水泵房设置于11#楼地下一层;由远传压力表(设在泵房内)将管网压力信号反馈至变频柜控制水泵，水泵自动切换，交替运行。
海绵城市设计：
无
5、电气与智能化专业节能设计
智能化：计算机网络及程控交换系统、建筑设备监控系统、能耗监测系统、智能照明系统、安全防范系统。
太阳能光伏：本太阳能发电系统光伏阵列安装在2#楼、3#楼、4#楼、5#楼、6#楼、11#楼混凝土屋面上，共选用2109块585Wp单晶硅组件(2278mm×1134mm×35mm)，计1233.77kWp，经逆变并入用户侧电网运行。
本次设计共计108个停车位按约30%设置充电桩,建成33个充电桩,并在变压器预留100%车位充电桩容量,本设计采用7kw的充电桩终端。本工程为中小学建筑。设计全采用慢充充电桩,快充慢充比为100%。

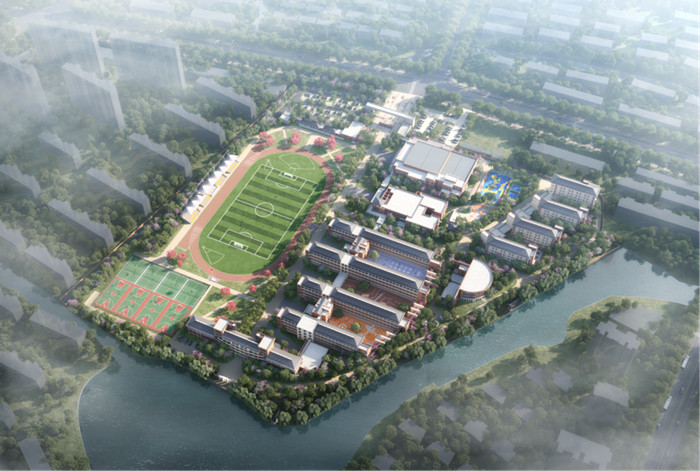

6、效果图
